3.14. Painting Context: как происходит отрисовка приложения на экране

В предыдущем параграфе мы рассмотрели нюансы RenderObject, а ещё ранее — анимирование. В этом и двух последующих параграфах мы объединим эти концепции: посмотрим, как можно частично обновлять интерфейс с помощью слоёв, доступных в RenderObject через объект PaintingContext и познакомимся с принципами построения многослойного изображения.

После вы сможете:

• Оптимизировать производительность анимаций, чтобы интерфейс оставался плавным даже при сложных переходах и движениях.
• Глубоко понимать, как именно Flutter рендерит анимации покадрово, что позволит точно настраивать поведение и избегать распространённых ошибок.
• Эффективно управлять кэшированием слоёв, снижая нагрузку на GPU и предотвращая лишние перерисовки, которые могут привести к «фризам».

Приступим!

Что такое PaintingContext

Начнём чуть издалека.

В приложениях на Flutter можно создавать плавный интерфейс произвольной сложности с поддержкой анимации. Часто при анимации изменяется только часть экрана, а изменения сводятся к движению уже готовых элементов интерфейса.

Чтобы анимация оставалась плавной даже в сложных приложениях, необходимо понимать, как Flutter управляет обновлением отдельных частей экрана и рендерит слои изображений.

В этом случае можно сберечь ресурсы графического процессора и использовать заранее построенное растровое изображение виджета. Эта возможность реализуется во Flutter с помощью слоёв. Слои поддерживают оба движка — и первоначальный, но устаревающий движок Skia, и новый движок Impeller.

Слои создаются с помощью класса PaintingContext.

PaintingContext — это объект, предоставляющий методы для рисования (paint) и управления потомками в дереве рендеринга. Он используется в методе paint классов, наследующихся от RenderObject.

PaintingContext абстрагирует низкоуровневую отрисовку и упрощает реализацию paint() в кастомных RenderObject.

Но прежде чем поговорить о слоях, давайте сперва вспомним, как устроен процесс отрисовки приложения на экране:

• Последовательно вызываются методы build, и из Stateless/Stateful-виджетов создаётся полное дерево виджетов, состоящих из наследников классов ProxyWidget и RenderObjectWidget.
• Для RenderObjectWidget создаются объекты классов-наследников RenderObject, которые содержат код для определения собственных размеров, позиционирования дочерних RenderObject и отрисовки визуального представления RenderObject на экране.
• В RenderObject отрисовка происходит на Canvas, при этом каждый RenderObject использует относительные координаты и размещается относительно родительского RenderObject или всей поверхности для рисования для устройства, если родителем является корневой RenderView.
• Полученная последовательность операций отрисовки отправляется на GPU и с использованием фрагментных шейдеров, отвечающих за заливку и градиенты, преобразуется в пиксели на экране.

Давайте разберём каждый из этапов подробнее. Для удобства, первые два мы объединили вместе.

Этап №1: обработка дерева виджетов и создание RenderObject

Сделаем очень простое приложение с единственным корневым виджетом ColoredBox.

1import 'package:flutter/material.dart';
2
3void main() {
4  runApp(RootWidget());
5}
6
7class RootWidget extends StatelessWidget {
8  @override
9  Widget build(BuildContext context) => const ColoredBox(color: Colors.green);
10}

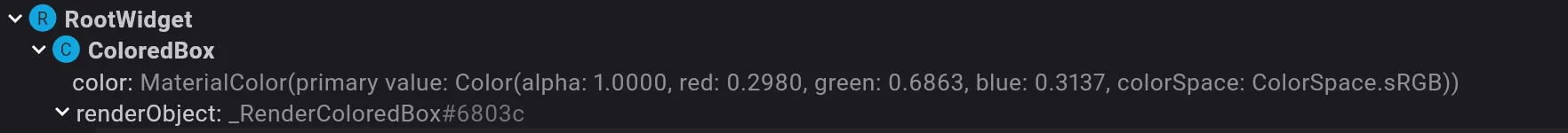

В DevTools можно будет увидеть, что в финальном дереве виджетов во вкладке Widget Details Tree будут представлены и RootWidget, который не имеет визуального представления, и ColoredBox, который является наследником RenderObjectWidget и связан с RenderObject:

1class RootWidget extends StatelessWidget {
2  @override
3  Widget build(BuildContext context) {
4    SchedulerBinding.instance.addPostFrameCallback((_) {
5      debugDumpRenderTree();
6    });
7    return const ColoredBox(color: Colors.green);
8  }
9}

Посмотрим на вывод этого кода (оставлены только наиболее важные строки):

1_ReusableRenderView#771c8
2 │ view size: Size(1080.0, 2337.0) (in physical pixels)
3 │ device pixel ratio: 2.6 (physical pixels per logical pixel)
4 └─child: _RenderColoredBox#613bc
5     creator: ColoredBox ← RootWidget ← _FocusInheritedScope ←

Можно видеть, что RenderView (класс _ReusableRenderView) отвечает за преобразование логических пикселей в физические (в этом случае коэффициент равен 2,6), а _RenderColoredBox — за заполнение экрана цветом.

Этап №2: отрисовка RenderObject на Canvas

Реализация _RenderColoredBox в методе paint вызывает единственную операцию для заливки сплошным цветом. Поверх неё выполняется отрисовка дочернего RenderObject, но пока этот момент здесь пропустим:

1canvas.drawRect(offset & size, Paint()..color = color);

Skia и Impeller работают с примитивными операциями для отрисовки геометрических фигур, список которых хорошо известен по интерфейсу Canvas, а также поддерживают матричные преобразования (масштабирование, поворот, сдвиг и другие) и пиксельные фильтры.

Операции на Canvas не отправляются на GPU напрямую. Вместо этого они складываются в специальную последовательность — Display List (о ней расскажем ниже), — которую движок преобразует в команды для GPU.

Этап №3: использование списка операций для растеризации на GPU

Display List внутри графического движка Skia/Impeller преобразуется в набор команд для соответствующей графической библиотеки в зависимости от платформы:

• Android — EGL.
• MacOS, iOS — Metal.
• Linux — OpenGL.
• Windows — Angle.

Для оптимизации производительности операции разделяются на слои, результатом для каждого из них является растровое изображение. Чтобы с этим разобраться, давайте рассмотрим и разберём код, использующий низкоуровневые возможности dart:uiдля заполнения экрана красным цветом.

1import 'dart:ui';
2
3void main() {
4  final view = PlatformDispatcher.instance.implicitView;
5  final builder = SceneBuilder();
6  final pictureRecorder = PictureRecorder();
7  final canvas = Canvas(pictureRecorder);
8  canvas.drawRect(
9      Offset.zero & view!.display.size,
10      Paint()
11        ..color = const Color(0xFFFF0000)
12        ..style = PaintingStyle.fill);
13  builder.addPicture(Offset.zero, pictureRecorder.endRecording());
14  view.render(builder.build());
15}

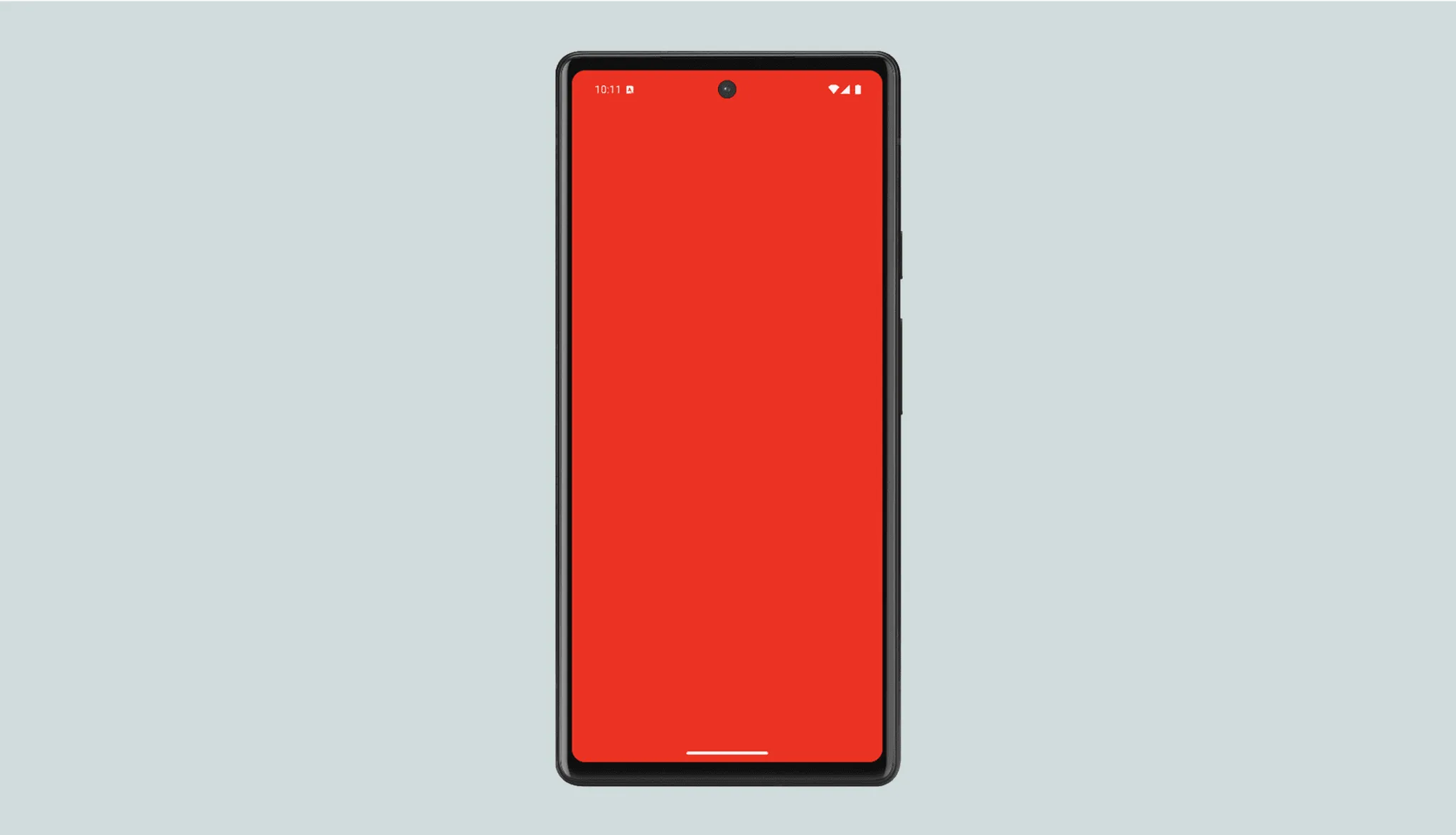

Результат

SceneBuilder и PictureRecorder могут быть созданы непосредственно как объекты или с использованием методов RendererBinding.instance.createSceneBuilder() и RendererBinding.instance.createPictureRecorder() соответственно.

Передача последовательности действий выполняется в объекте view (экземпляр FlutterView), который содержит информацию об активном дисплее и поддерживает пересылку сообщений в GPU через вызов view.render.

Сама последовательность операций представлена в сцене (интерфейс Scene, нативная реализация во Flutter Engine представлена в виде класса _NativeScene). Сцена создаётся в дополнительном объекте класса SceneBuilder (нативная реализация _NativeSceneBuilder), который поддерживает несколько действий:

Эти действия составляют единую последовательность операций — Display List (мы её упоминали выше).

Все операции push/pop, как следует из названия, работают со стеком операций, однако на этом уровне понятие слоя не имеет смысла и сцена создаётся просто как последовательность операций, где операции add — терминальные. Они добавляют содержание, на которое применяется созданный к этому моменту стек преобразований.

Например, добавим смещение и цветовой фильтр к существующему изображению:

1import 'dart:ui';
2
3void main() {
4  final view = PlatformDispatcher.instance.implicitView;
5  final builder = SceneBuilder();
6  final pictureRecorder = PictureRecorder();
7  final canvas = Canvas(pictureRecorder);
8  canvas.drawRect(
9      Offset.zero & view!.display.size / 2,
10      Paint()
11        ..color = const Color(0xFFFF0000)
12        ..style = PaintingStyle.fill);
13  final picture = pictureRecorder.endRecording();
14  //генерация матрицы 5x4 для преобразования исходного RGBA в инверсный
15  final invert = List.generate(
16      20,
17      (i) => (i % 5 == 4)
18          ? (i == 19)
19              ? 0.0
20              : 255.0       //значение прозрачности
21          : (i == 18)
22              ? 1.0
23              : (i % 5 == i ~/ 5)
24                  ? -1.0    //инверсия компонентов RGB
25                  : 0.0);
26  builder.pushColorFilter(ColorFilter.matrix(invert));
27  builder.pushOffset(128, 128);             //смещение для первого голубого прямоугольника
28  builder.addPicture(Offset.zero, picture); //голубой прямоугольник со смещением
29  builder.pop();                            //снимаем со стека смещение
30  builder.addPicture(Offset.zero, picture); //голубой прямоугольник без смещения
31  builder.pop();                            //снимаем со стека ColorFilter
32  builder.pushOffset(256, 256);             //смещение для красного прямоугольника
33  builder.addPicture(Offset.zero, picture); //красный прямоугольник со смещением
34  builder.pop();                            //снимаем смещение Offset(256,256)
35  view.render(builder.build());
36}

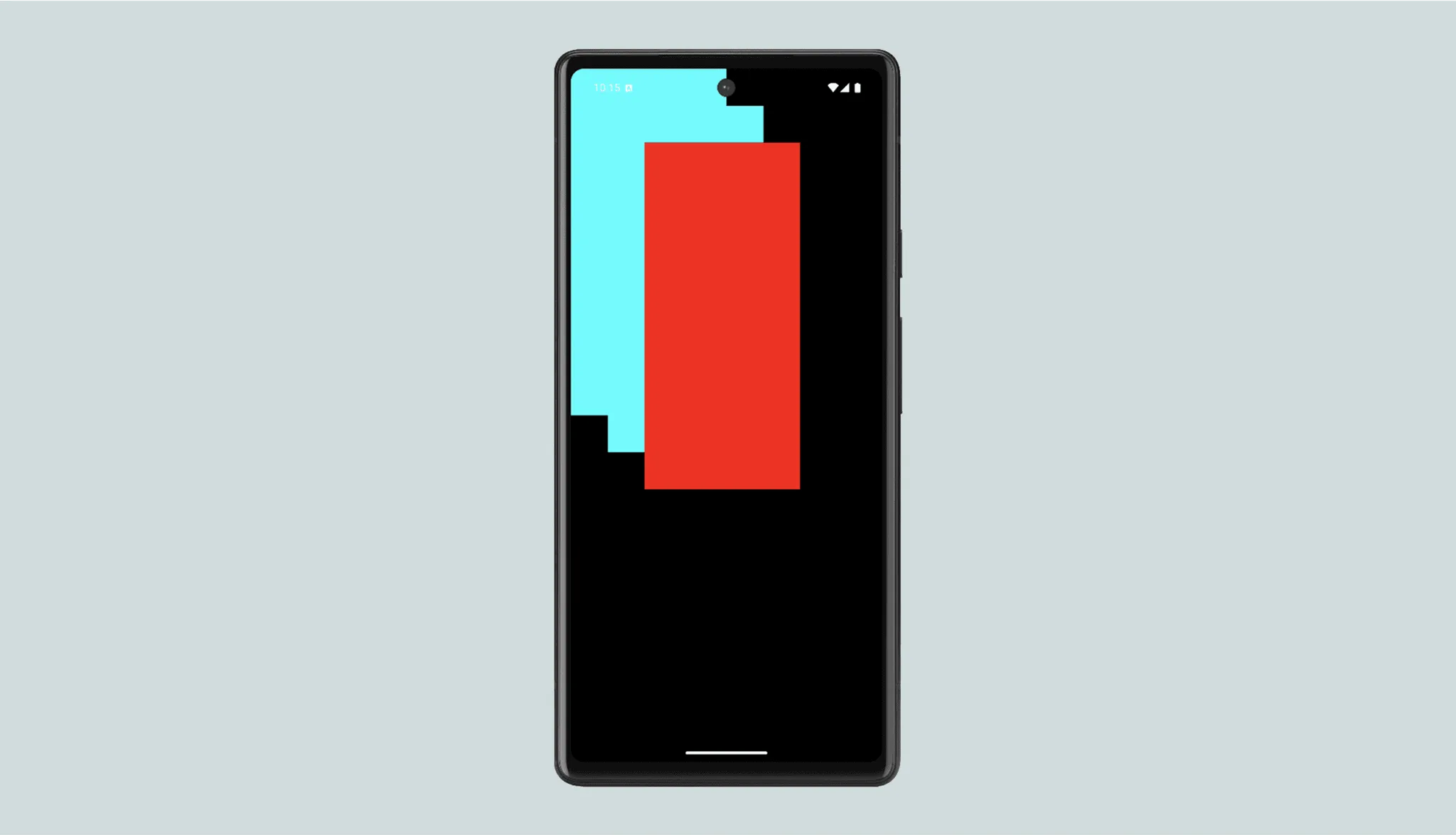

Результат будет таким:

Обратите внимание, что для обработки визуального представления из Flutter-виджетов используется только одна операция addPicture (или операция addRetained в случае, если переиспользуется ранее построенное изображение слоя).

То есть любые виджеты, включая изображения, CustomPaint и даже тексты представляются в виде растеризованного изображения, которое может быть кэшировано или использовано в пиксельных преобразованиях, например при применении фильтра размытия.

Однако при любом изменении свойств визуальных элементов — например, при перемещении, изменении размера или цвета — всё содержимое будет заново отрисовано. Это ведёт к лишним вычислениям, снижению производительности, увеличенному потреблению памяти и энергии, особенно на мобильных устройствах.

Чтобы этого избежать, Flutter использует механизм слоёв — структур, которые позволяют кэшировать и переиспользовать уже растеризованные изображения. Это помогает не только при анимации, но и при взаимодействии с платформенными компонентами, внедрении визуальных эффектов и оптимизации сложных интерфейсов.

В то же время слои занимают дополнительную память для хранения кэшированных изображений, поэтому использовать их стоит осознанно — только там, где это действительно оправданно с точки зрения производительности.

Слои можно создавать как на уровне RenderObject, так и через PaintingContext. В следующих параграфах мы последовательно рассмотрим оба подхода: сначала — работу с RenderObject, затем — работу с PaintingContext и управление иерархией слоёв вручную.
